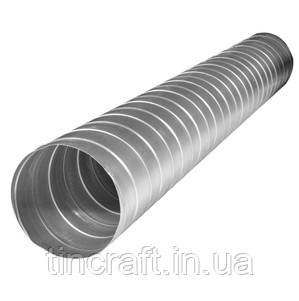

Повітроводи з оцинкованої сталі для вентиляції

Пластиковий канал у будмаркеті коштує втричі дешевше за сталевий і працює без нарікань – рівно до того часу, поки повітря всередині холодне. Поліпропілен починає втрачати форму приблизно при +70 °C, а над плитою у кафе, у котельні або на витяжці від верстата цієї температури досягають регулярно. Стальна траса у тих самих умовах не змінює геометрію і горіння не підтримує. Повітропроводи з оцинкованої сталі тримають такий режим роками, тому на комерційних об'єктах питання матеріалу давно вирішено.

Оцинковка залишається робочим стандартом припливу і витяжки: дешевша за нержавіючу сталь, міцніша за пластик, катається під будь-який переріз. Нижче – як підібрати переріз під витрату повітря, яка товщина покладена за нормативом і скільки коштує квадратний метр, але почати доведеться з самого металу.

Що витримує повітровід оцинкований

Оцинкована сталь тримає постійне навантаження до +200 °C і горіння не підтримує, а на довгих прольотах між підвісами не провисає під власною вагою навіть на тонкому листі 0,5 мм. Сама оцинковка – це холоднокатана сталь з цинковим покриттям, і цинк тут працює як жертовний шар: він окислюється першим і не дає корозії дістатися до стальної основи під ним. Тому повітровід оцинкований і став масовим.

• припливна і витяжна вентиляція житлових будинків і квартир
• магазини, склади, офіси, виробничі приміщення
• витяжні зонти, витяжка над обладнанням і над плитою без агресивної хімії
• заміна або доповнення цегляної шахти стальною трасою

Там, де на стінку постійно сідає конденсат, пара з жиром або хімія, вентиляція з оцинкованої сталі не підійде – цинковий шар у такій атмосфері йде за пару опалювальних сезонів. Тоді рахують нержавіючу сталь AISI 430 або 304.

З матеріалом оцинкованих повітроводів зрозуміло – далі починається арифметика, і перше питання тут про переріз.

Як підібрати переріз оцинкованих повітроводів

Переріз повітроводу з оцинкованої сталі підбирають під два числа: витрату повітря, яку дає вентилятор, і швидкість потоку всередині траси. Швидкість закладають у діапазоні 3–6 м/с: нижче трьох система виходить надлишково дорогою за металом, вище шести у трубі з'являється гул, який чудово чутно у сусідній кімнаті. Для житла зазвичай беруть 3–4 м/с, для магазинів і виробництва – 5–6.

Переріз	3 м/с	4 м/с	5 м/с	6 м/с
Ø100 мм	80	110	140	170
Ø125 мм	130	180	220	270
Ø150 мм	190	250	320	380
Ø200 мм	340	450	570	680
Ø250 мм	530	710	880	1060
200х100 мм	220	290	360	430
300х200 мм	650	860	1080	1300
400х200 мм	860	1150	1440	1730
500х300 мм	1620	2160	2700	3240

Значення у м³/год.

Розберемо на живому випадку. Кухонна витяжка у кафе видає 300 м³/год, швидкість для комерційного об'єкта закладаємо 5 м/с – за таблицею підходить Ø150, а запас за продуктивністю залишається зовсім невеликий. Та сама витяжка у квартирі вимагає тиші, тому швидкість знижуємо до 3–4 м/с і переходимо на Ø200.

Таблиця дає стартову точку для прямої ділянки. Відводи, переходи і кожен зайвий метр траси додають опір, тому на складній розводці повітроводи вентиляційні оцинковані рахують вже за втратами тиску на всій ділянці, а не за однією швидкістю. Купити повітровід оцинкований можна і за одним розміром. Якщо схема є на папері – надішліть, підберемо переріз під ваш вентилятор.

Переріз порахований – залишається вирішити, круглим його робити чи прямокутним.

Як правильно підібрати форму повітроводів з оцинковки

Кругле сечення виграє за фізикою. Замкнений контур тримає герметичність без слабких місць, повітря йде по трубі без завихрень у кутах, опір на тій самій витраті виходить нижчим, а значить, вентилятор працює на менших обертах. При рівній пропускній здатності кругла труба важить менше за прямокутний короб, а значить, забирає менше листа і коштує дешевше. Тому труби вентиляційні ставлять всюди, де над стелею залишається запас за висотою.

Повітроводи для вентиляції оцинковані прямокутного перерізу беруть там, де висоти немає. Пласка секція разом з фланцем забирає за висотою 6–9 сантиметрів: сама секція плюс профіль зверху і знизу. Кругла труба на ту саму продуктивність з'їдає міжстельового простору помітно більше, і у квартирі зі стелею 2,5 метра це вирішує питання без жодного обговорення ще на етапі проєкту. Плата за компактність – більший опір і шум у кутах. Повітроводи для вентиляції оцинковані ми катаємо в обох перерізах, вибір впирається у геометрію приміщення.

Форма обрана, і тепер товщина листа – єдиний параметр, який обирати майже не доводиться.

Товщина листа під ваш переріз

Товщина не обирається за бюджетом. Вона прив'язана до перерізу нормативом – ДБН В.2.5-67:2013, додаток Ц, і рахується за більшою стороною: при перерізі 300х200 дивляться рядок на 300, а не на 200. Норматив потрібен не для звітності: він не дає стінці провиснути на прольоті між підвісами і втратити геометрію. Тому повітроводи з листової сталі одного типорозміру важать однаково у будь-якого виробника.

Більша сторона перерізу	Товщина сталі	Наявність	Типове застосування
до 250 мм	0,5 мм	склад у Дніпрі	побутова витяжка, приплив квартири
від 300 до 1000 мм	0,7 мм	під замовлення, 3–5 днів	кафе, магазини, виробництво

Різниця між 0,5 і 0,7 мм – це плюс 40% металу на погонний метр і стільки ж у ціні. Монтажникам вона додає навантаження на шпильки кріплення, крок підвісів доводиться зменшувати. На перерізі 200х200 економія на товщині виправдана. На 600х400 це вже порушення нормативу. Повітровід з листової оцинкованої сталі товщиною 0,5 мм на великому перерізі просто складається під власною вагою.

Друге обмеження згадують рідше. ДБН допускає співвідношення сторін до 6,3, але при перекосі більше ніж один до трьох росте опір і у трасі з'являється гул, який потім лікують тільки переробкою. Окремо про жорсткість: при стороні понад 400 мм стінка починає хлопати від напору при пуску вентилятора, тому по краях секцій катаються діагональні ребра жорсткості – зиги.

Сумніваєтеся у своїх розмірах – надішліть таблицю перерізів, звіримо з ДБН безкоштовно, до розрахунку вартості.

Товщина порахована, і тут варто розібратися з назвою, тому що половина замовників шукає цей самий виріб іншим словом.

Короб вентиляційний оцинкований – той самий виріб, інше слово

Покупці називають цей виріб трьома словами: повітровід, короб, венткороб. «Короб» – розмовна назва прямокутного повітроводу. Під ним відвантажується те саме: прямокутний переріз, лист 0,5 або 0,7 мм, фланцеве з'єднання, секція 1250 мм. Вентиляційний короб оцинкований і прямокутний повітровід у нашому прайсі – одна й та сама позиція з однією ціною за квадратний метр, тож плутанини при замовленні не виникає.

Короб з оцинковки – не єдиний варіант венткороб металевий роблять і з нержавіючої сталі AISI 430 або 304, для кухонь громадського харчування і вологих виробництв, де цинкове покриття не живе і року. Короб з оцинкованої сталі закриває все інше: житло, офіси, магазини, склади, сухі цехи. Різниця у ціні між матеріалами кратна.

Окрема історія – замовлення за проєктом. Якщо у вас є специфікація від проєктувальника, короб вентиляційний з оцинкованої сталі пройде у рахунку рівно тією назвою, яка стоїть у кресленні, буква у букву і цифра у цифру. Позиції збігаються, питань у приймання не виникає.

З назвою розібралися, а от з чого саме збирається траса, варто розкласти по пунктах.

З чого збирається траса оцинкованих коробів

Повітроводи з оцинковки збираються як конструктор: прямі секції плюс фасонні частини. Все, крім кріплення, ми робимо самі, тому геометрія відводів збігається з геометрією секцій до міліметра. Комплектність рахується на етапі розрахунку.

1. Прямі секції – довжина 1250 мм, прямокутні і круглі, будь-який переріз від 100х100 і вище
2. Відводи – коліна 90° і 45°
3. Переходи – зміна перерізу і перехід з кола на прямокутник
4. Трійники і врізки – відгалуження на кілька точок
5. Зворотні клапани – захист від запахів і зворотної тяги із загальної шахти, ставляться ближче до точки підключення
6. Заглушки – закриття кінців траси і технологічних отворів

З'єднуються елементи двома різними способами. Прямокутні вентиляційні короба з оцинкованої сталі стикуються на фланцях: шинорейка Р20 при стороні до 1000 мм, Р30 при більшій, кути фіксуються кутиками, стик ущільнюється стрічкою або герметиком по периметру. Круглі збираються ніпелем, телескопом, з фіксацією саморізами і герметиком по шву. Зібрані таким чином канали вентиляційні тримають геометрію і не свистять на пуску. Основне виробництво у нас прямошовне, спірально-навивні бувають під замовлення.

Зібрана траса з оцинкованих коробів працює без зауважень рівно до того моменту, коли на стінці з'являється конденсат.

Конденсат: де з'являється і що з ним робити

Фізика процесу тут гранично проста. Теплий вологий потік йде по холодному оцинкованому повітроводу, і на внутрішній стінці випадає конденсат. Цинк сам по собі не іржавіє, але краплі нікуди не діваються: вони стікають назад по нахилу – у витяжний мотор, у котел або прямо на стелю сусіда знизу. На стінці 0,5 мм конденсат збирається так само, як на 0,7.

• ділянка траси на неопалюваному горищі або у холодному підвалі
• прохід через покрівлю і зовнішню стіну
• витяжка з вологого приміщення у холодну зону

Лікується це зовнішнім утепленням. Негорюча базальтова вата або фольгований утеплювач зміщують точку роси за межі труби і заодно гасять гул від потоку. Оцинкована вентиляція від цього виграє двічі. Утеплювач у нас є, ціну уточнюйте у менеджера: вона залежить від товщини шару і метражу траси.

Залишилося останнє, заради чого сюди зазвичай і заходять, – ціна.

Формування ціни за квадратний метр на повітроводи з оцинкованої сталі

Ціна рахується не за штуку і не за погонний метр, а за площу витраченого металу. Причина у закупівлі: ми купуємо лист, а не готову трубу, і короб 200х200 з коробом 500х300 при одній довжині забирають різну кількість листа, різну вагу, різний час на верстаті. Повітроводи з оцинкованої сталі ціна за м2 яких порахована за метражем, завжди або завищені, або занижені.

S = 2 × (A + B) × L де A і B – сторони перерізу у метрах, L – довжина у метрах

Переріз 300х300, довжина 1,25 м: S = 2 × 0,6 × 1,25 = 1,5 м².

На підсумок впливає ще кілька речей. Товщина листа – 0,5 або 0,7 мм, матеріал, кількість фланців: чим коротші секції, тим більше стиків. Частка фасонки у замовленні теж грає: відводи і переходи у перерахунку на квадратний метр виходять дорожчими за прямі ділянки. Тому прайс на повітроводи з оцинковки не виглядає списком. На повний комплект діє знижка 10%.

Розрахунок за надісланим списком розмірів займає в середньому півгодини, якщо розміри вже на руках і не потрібно уточнювати кожну позицію по телефону. Розрахунок безкоштовний і ні до чого не зобов'язує. Надішліть перелік перерізів і довжин, специфікацію або креслення від руки у Viber або Telegram – порахуємо площу, підберемо фасонку, надішлемо суму у гривнях з розбивкою за позиціями. Повітровід оцинкований купити можна позицією або комплектом.

Залишається оформити замовлення, і тут все рахується днями, а не тижнями.

Короб з оцинкованої сталі: замовлення, терміни, відвантаження

Виробництво і склад – у Дніпрі, працюємо з 2008 року і продаємо напряму з цеху. Стандартні перерізи йдуть зі складу, нестандарт за кресленнями – 3–5 робочих днів. Повітровід стальний оцинкований на десять метрів з фасонкою ми збираємо за одну зміну. Замовлення до 1000 грн відвантажуємо без передоплати, понад – передоплата 30%, на ФОП або за договором з ПДВ. Відправляємо Новою Поштою і Деліверi по всій Україні, самовивіз зі складу теж працює.

Замір і монтаж – по Дніпру і області, гарантія 12 місяців при правильному підборі і експлуатації. Повітроводи з оцинкованої сталі купити можна поштучно, але на повний комплект діє знижка 10%. У каталозі є й інші повітроводи для вентиляції – круглі, нержавіючі, з утепленням. Телефон, Viber і Telegram у нас один: +380964306444.

Надішлете розміри – порахуємо короба з оцинкованої сталі того самого дня.
